LEDテープで色変わりの刀を作った
100円ショップのおもちゃの刀を改造して、色変わりの刀を作ってみました。
電源入れるごとにランダムで色が変わる機能と振ると音が鳴って赫刀化するエフェクトを実装。
注意事項
・改造は自己責任でお願いします。
・乾電池の+-ショートさせたら燃える恐れあり。
・使わないときは電池を抜いておいたほうがいいと思います。
・子供は加減が分からないことを肝に命じておきましょう。(全力で振りまわす可能性を想定するべし)
初めに
じつは私の初めてのツイートがこの色変わりの刀の動画です。
もともとLEDテープをプログラムで光らせるのが好きで、そのスキルを活かして子供のためにこの色変わりの刀を作ってみたのでした。#見た人もなにか無言でLチカあげる pic.twitter.com/H3u5TMZB4P
— PikaPikaらいと (@KPmilk3) 2021年1月27日

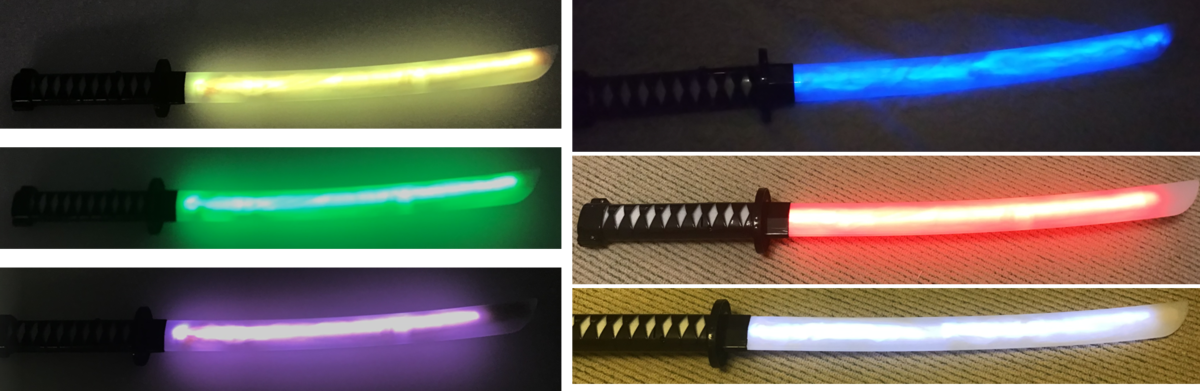

電源を入れるたびにランダムで青、赤、黄、緑、紫、白のどれかに光ります。○○の呼吸の剣士の気分を味わえます。
子供ウケもよかったのですが、すぐに飽きられてしまい、せっかく作った名刀は部屋の片隅に置かれたままになっていました。
自分的にはかなりの力作だったのでこのまま朽ち果てさせるには惜しいと思い、意を決してTwitterアカウントを作り、#見た人もなにか無言でLチカあげる のハッシュタグにのせて世に出してみたのでした。
それからというのも作品をアウトプットする楽しさに目覚め、今でははてなブログで技術記事を書くようにまでなりました。
そして、満を持してこの刀に関する分解記事を5月末に書きました。
pikapikalight.hatenadiary.com
その最後に、「次回はこれの作り方を解説したいと思います。」と書いておきながら今まで忘れてました。
万一、期待していた方がいたらすいません。これの作り方を解説します。
自作 #色変わりの刀 #日輪刀
— PikaPikaらいと (@KPmilk3) 2021年3月5日
光る忍者刀のセンサーの仕組みが分かったので音と同時に赫刀化させてみた
↓音声付 pic.twitter.com/8XAtViMXww
材料
ダイソーの光る忍者刀
WS2812S LEDテープ 1m144個狭ピッチ品(52個でカット)
Seeeduino XIAO
クッキングシート
回路図
作成のポイント
LEDのツブツブ感をなくす
使用しているLEDテープはこれです。144個/1mの狭ピッチ品でシリコンチューブ付きのやつです。 これを刀の長さに合わせ、52個にカットして使用しました。
シリコンチューブ付きのものを使うのがまずポイントです。これで光を拡散させますが、これだけでは不十分です。より光を拡散させるためにさらに紙を貼りました。光拡散の工作でよく使われるクッキングシートをくしゃくしゃにしてからLEDテープに両面テープで貼りつけて、刀身部分に挿入しました。寸法的にはギリギリです。
この構造でこのようなエモい光り方を実現しています。小型マイコンボード Seeeduino XIAO
スピーカーを活かしたままの残りスペースでマイコンボードを配置するのは結構大変です。その解の一つがSeeeduino XIAOです。 www.switch-science.com めちゃめちゃ小さいですが、Arduinoで開発可能です。なのでAdafruit_NeoPixelライブラリもFastLEDライブラリも使えます。
このおもちゃ刀は振動で音が鳴るというハイテク製品ですが、その振動スイッチの信号をマイコンに結線し、割り込みトリガーとすることで音と同時に赤色に変化させ赫刀化するというエフェクトを組み込んでいます。
電源を入れるごとにランダムで色が変わる仕組みはrandomSeedをADC値にすることで実現しています。
randomSeed(analogRead(analogPin));
analogPin(今回0番ピン使用)はオープン状態だとADC値ほとんどゼロなので、ここに意味のないワイヤーをつけてノイズを拾わせることでランダムな変化を加えることが出来ました。

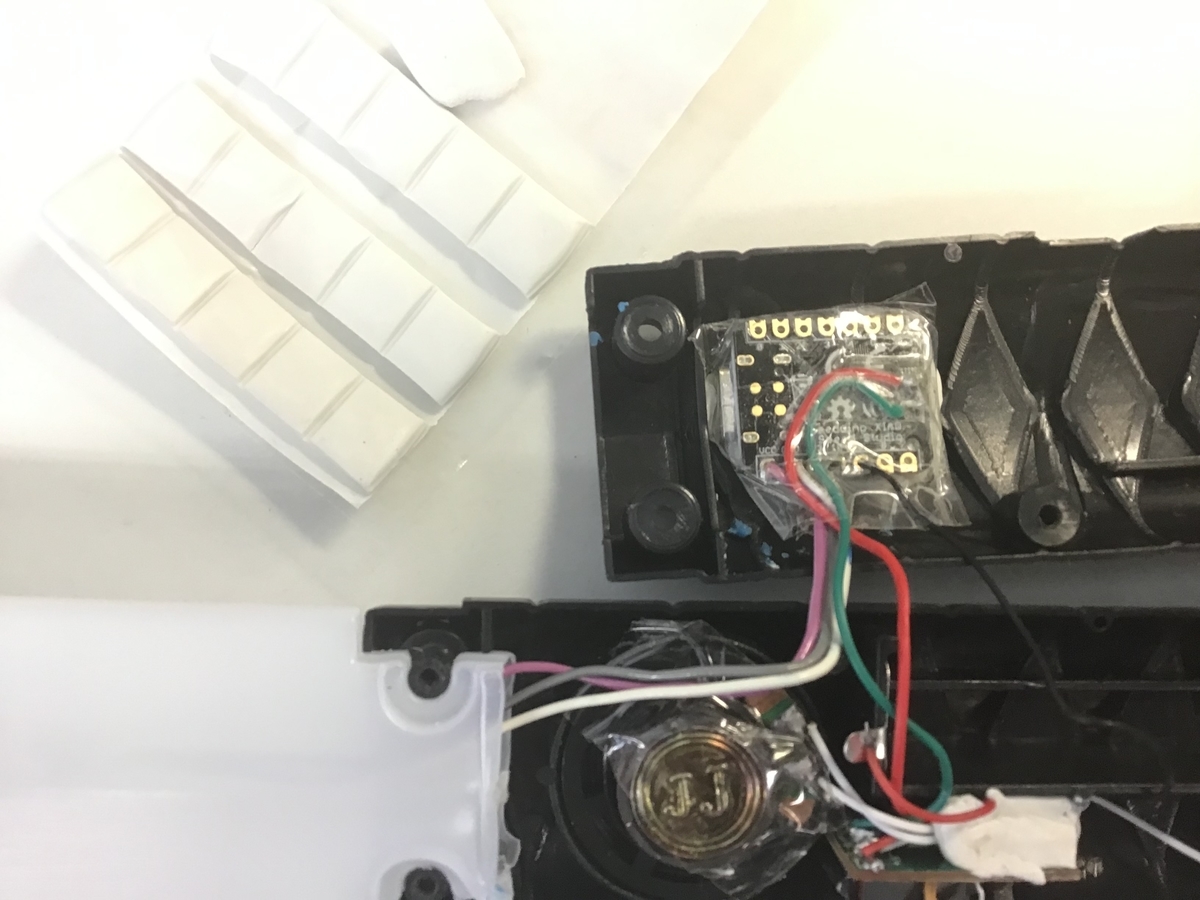

固定方法
たいしたことではないですが、XIAOの固定は100円ショップで購入した練りゴムを使ってます。ポスターとかを画びょう使わないで固定するためのやつです。接着剤と違って何度でも取り外しできるので工作でよく使ってます。ワイヤーがゴチャゴチャになるのも練りゴムで簡単にまとめられます。
終わりに
ピカピカ工作の原点とも言うべき作品をようやく記事にしてみました。ただ、最初に注意事項を挙げているようにそれなりに注意をしなければいけない工作なのでくれぐれも油断なきよう。
